Видове ролкови лагери
Ролкови лагери с цилиндрична форма
Както подсказва името, цилиндричните ролкови лагери са особен тип ролкови лагери, в които цилиндрите се използват като търкалящ елемент и разделителна среда. Поради вътрешната плоска повърхност, този тип лагери предлагат по-голяма контактна площ на вътрешните и външните пръстени. Цилиндричните ролкови лагери са най-подходящи за приложения, където са необходими висока производителност и висока товароносимост.
Конусовидни ролкови лагери
Конусните ролкови лагери се предлагат в различни размери и структури; за разлика от повечето други типове лагери, при конусните ролкови лагери външният пръстен се нарича чаша, а вътрешният пръстен се нарича конус поради тяхната форма. Този тип лагер обикновено се състои от четири основни елемента, които са чаша, конус, конусовидни ролки и клетка, която държи тези ролки на правилното място.
Сферични ролкови лагери
Сферичните ролкови лагери са проектирани да поемат големи натоварвания, силни вибрации и неправилно центриране. В резултат на по-голяма вътрешна радиална хлабина в сравнение със сачмените лагери с дълбоки канали, специалният вал и корпус пасват според изискванията. Тяхната способност да издържат на силни вибрации и несъосност ги прави идеални за приложения в индустрията с инертни материали и двигатели на вибратори/шейкъри, както и скоростни кутии, големи електрически двигатели, генератори и други тежки приложения.
Иглени ролкови лагери
Игленият ролков лагер е специален тип ролков лагер, който използва дълги, тънки, цилиндрични ролки, наподобяващи нужди. Техните търкалящи се тела са с малък диаметър и голяма дължина. Иглените ролкови лагери са с компактни размери, могат да носят големи радиални натоварвания и имат ограничени скорости. Те могат да бъдат доставени със или без вътрешна надпревара и обикновено се намират в космическата индустрия, кобилици, гърбични последователи, скоростни кутии, трансмисии на превозни средства, карданни валове и др.

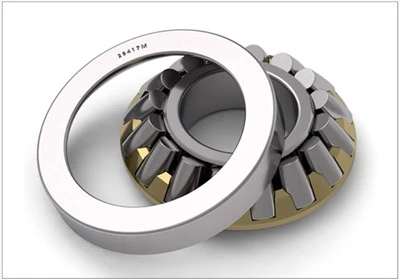

Аксиални ролкови лагери
Аксиалните лагери се справят само с натоварвания на натиск и имат минимална радиална товароносимост. Подобно на други видове ролкови лагери, ролковият аксиален лагер използва ролки. Имат възможност за самоподравняване и изпъкнали ролки.
Зъбни лагери
Ролковите лагери, които се комбинират с епициклична предавка, са известни като зъбни лагери. За изобразяване на всеки компонент се използва концентрично редуване на зъбни колела и ролки с еднаква стъпка на зъбните колела и диаметри на ролките. Конюгираните ролки и зъбни колела имат еднаква ширина, когато се използват по двойки. Ангажирането е с форма на рибена кост или изкривяване на челните лица. Зъбният лагер може да се използва като кинематично прост планетарен зъбен механизъм в часовници и измервателни устройства.
Когато избирате правилния ролков лагер, трябва да се имат предвид няколко критични фактора
Товароносимост
Определете големината и посоката на натоварването, което лагерът ще понесе, независимо дали е радиално, аксиално или комбинация от двете.
Скорост
Помислете за скоростта на въртене на приложението, тъй като прекомерната скорост може да повлияе на работата на лагера.
Условия на околната среда
Оценете работната среда, включително температура, влажност и излагане на замърсители, тъй като тези фактори могат да повлияят на живота на лагера.
Подравняване и несъответствие
Определете дали приложението изисква лагерът да се справя с несъосност и съответно изберете подходящ тип.
Пространствени ограничения
Помислете за наличното пространство в рамките на машината, тъй като компактни решения като иглени ролкови лагери може да са необходими в тесни помещения.
Изисквания за точност
Някои приложения изискват висока прецизност, като тези в медицинската или полупроводниковата промишленост.
Използване на търкалящ се елемент
Както при ролковия лагер, така и при сачмения лагер има търкалящ елемент, клетка и лагерни съоръжения, които се състоят от лагер. Когато търкалящият елемент в лагера е сферична топка, тогава той просто се нарича сачмен лагер.
Ролковите лагери са проектирани да издържат на големи натоварвания
Ролковите лагери използват ролки вместо топки, което ги прави способни да се използват при радиални и аксиални натоварвания, където са възможни несъосности. В различни случаи те се използват в автомобили като камиони, автобуси и превозни средства.
Разпределение на товарите
В случай на сачмени лагери, те работят за прехвърляне на товари от външната канална пътека към вътрешната канална пътека, докато при ролковия лагер той разпределя натоварването върху голяма площ, което прави желателно да се управлява натоварването по по-добър начин в сравнение със сачмените лагери. Това се случва поради контакта на линията, което го прави способен да издържа на съпротивление и удари.
Кой лагер е по-добър
Както сачмените, така и ролковите лагери могат да имат различен капацитет, ролковият лагер може да е добър по отношение на условия на удар и висока устойчивост, докато сачмените лагери може да са добри за работа при по-високи скорости.
Въз основа на специфични изисквания, като посоки на натоварване и твърдост, ролковият лагер може да се състои от един или два реда търкалящи се елементи. Конфигурацията на лагера поддържа и насочва вала или товара радиално или аксиално спрямо други компоненти като корпуси. Два опорни блока, монтирани в двата края или периодично, трябва да захванат вала без използване на болтове.
Конфигурация на локиращи и нелокиращи лагери
В конфигурация за позициониране опората на лагера докосва вала аксиално. От друга страна, неразположението на лагера осигурява аксиални измествания поради разликата в термичното разширение или напрежението между вала и корпуса. Освен това предлага по-висока толерантност към компонентите, засягаща разстоянието между лагерите.
Коригирана конфигурация на лагера
При регулирана конфигурация на лагера валът се движи напред и назад; една опора на лагера позволява положително изместване, докато другата (напречно разположена) позволява разположението на вала в обратна посока. Потребителите първо трябва да регулират хлабината, когато монтират компонента. Примери за ролкови лагери с такава конфигурация са конусните ролкови лагери (обсъдени по-долу).
Конфигурация на плаващ лагер
При плаващо устройство кръстосано разположените лагери и контактните компоненти се движат свободно аксиално или радиално на различни разстояния между двете крайни точки. Разликата в топлинното разширение между вала и корпуса и допустимите отклонения на компонента определя плаващото разстояние. Сферичните лагери и лагерите с дълбоки канали са примери за лагери с ролкови елементи с плаваща конфигурация.
За да оцените как функционират лагерите с ролкови елементи, първо, би било най-добре да разберете техния дизайн. Лагерът може да съдържа сачми, сачмени ролки, конусни ролки или иглени ролки. Те разполагат с вътрешен и външен пръстен с канали за частите в клетката. Те също така включват лубрикант за намаляване на триенето и уплътнения, за да се предотврати навлизането на частици, които могат да замърсят маслото.
Джобовете в клетките разделят търкалящите се елементи и поддържат постоянно разстояние, докато апаратите се търкалят по състезателните писти. Както бе споменато по-горе, ролковите лагери се предлагат в различни конфигурации, включително едноредови и двуредови елементи.
Цилиндрите между вътрешната и външната коловози позволяват на елементите в клетката да се търкалят в каналите по протежение на една ос. Търкалящите елементи биха се изплъзнали от позиция при работа без клетките, причинявайки повреда на лагера. Клетките не издържат никакви товари и целта им е да държат ролките на място. Има и лагери без клетка, наречени пълни допълващи лагери (FCB). Обикновено FCB имат повече търкалящи се тела, които издържат на по-тежки товари. Друг плюс е, че те могат да издържат на внезапни ударни натоварвания, тъй като ролките разпределят равномерно натоварването по цялата пътека.
Освен това има нужда от смазване на ролкови лагери. Дали да гресирате или не зависи от продукта, който купувате. Уплътнените ролкови лагери обикновено се доставят предварително смазани и не е необходимо допълнително смазване. Неуплътнените се нуждаят от план за смазване, наречен еластохидродинамично смазване и трябва да се придържат към спецификациите на производителя.
При този режим на гресиране се прилага лубрикант, обикновено по-малък от един микрон, с нива на налягане, достигащи до 34 500 бара (500,000 psi). Смазката частично втвърдява и еластично деформира търкалящите тела и контактната повърхност. Всяко замърсяване на маслото може да доведе до значително влошаване на свързващата повърхност и може да доведе до натрупване на повече частици от износване.
Ролковите лагери, включително цилиндрични, конусовидни, сферични и иглени лагери, са изградени от четири основни компонента
Вътрешен пръстен
Вътрешният пръстен е компонентът, свързан към въртящия се вал. Той служи като основна носеща повърхност на лагера и взаимодейства директно с ролките. Дизайнът и геометрията на вътрешния пръстен са критични за производителността на лагера и трябва да бъдат правилно монтирани към вала, за да се осигури ефективно разпределение на натоварването.
Външен пръстен
Външният пръстен, който обгражда вътрешния пръстен и осигурява фиксирана монтажна повърхност за лагера. Той е свързан с корпуса или конструкцията на машината. Точно като вътрешния пръстен, дизайнът на външния пръстен играе жизненоважна роля в работата на лагера. Той трябва да бъде надеждно позициониран в корпуса на лагера.
Ролките са носещите елементи на лагера. Тези цилиндрични, заострени, сферични или игловидни компоненти предават приложените сили и позволяват плавно въртене. Дизайнът на ролките варира в зависимост от типа на лагера и приложението. Цилиндричните ролки обикновено се намират в цилиндрични ролкови лагери, докато конусните ролки се използват в конусни ролкови лагери и т.н.
Клетка (ролков фиксатор)
Клетката, известна още като ролков фиксатор или сепаратор, е решаващ компонент, който поддържа разстоянието и подравняването на ролките в лагера. Той предотвратява директен контакт на ролките една с друга, което може да доведе до триене и износване. Освен това клетката спомага за равномерното разпределение на смазката в лагера. Материалът и дизайнът на клетката могат да се различават в зависимост от специфичните изисквания към лагера.
Изборът на правилните ролкови лагери за конкретно приложение изисква обмисляне на няколко фактора
Изисквания за натоварване
Определете големината и вида на натоварването, което лагерът трябва да понесе, независимо дали е радиален, аксиален или комбиниран.
Скорост
Помислете за скоростта на въртене или линейната скорост, с която ще работи лагерът, за да сте сигурни, че може да се справи с необходимите обороти в минута.
Условия на работа
Оценете факторите на околната среда като температура, влажност и излагане на прах или химикали, които могат да повлияят на работата на лагера.
Ограничения на пространството и дизайна
Обърнете внимание на наличното пространство и размера, дизайна и изискванията за монтаж на лагера.
Лагерът трябва да остави определена празнина по време на монтажа, за да може да се върти свободно по време на работа. Въпреки това, ако празнината е твърде голяма или твърде малка, това може да доведе до лоша работа на лагера, така че трябва да се регулира според размера на лагера и работните изисквания.
Почистване
Много е важно да поддържате лагерите чисти. При всяка смяна на смазочното масло лагерите трябва да се почистват и проверяват за аномалии, като чужди тела, повреди и др.
Редовно смазване
Лагерите трябва да бъдат адекватно смазвани по време на употреба, за да се намали износването и триенето. Следователно е необходимо редовно да добавяте подходящо количество смазочно масло или грес към лагерите и да обръщате внимание на почистването и подмяната на греста.
Редовен преглед
Лагерите се износват и уморяват по време на работа, така че лагерите трябва да се проверяват и подменят редовно, за да се избегнат повреди и да се повлияе на нормалната работа на оборудването.
Ето отговорите за какви натоварвания са най-подходящи ролковите лагери
Ролковите лагери са много подходящи за работа с тежки радиални натоварвания и някои аксиални натоварвания. Цилиндричните ролки вътре в лагера са проектирани да се справят предимно с радиални сили - сили, перпендикулярни на оста на въртене. Голямата контактна площ между ролките и вътрешните/външните колела позволява на ролковите лагери да издържат тежки радиални натоварвания без прекомерно износване.
Конусните ролкови лагери могат да се справят с комбинирани радиални и осови натоварвания, тъй като ролките са конусни, за разлика от цилиндричните ролкови лагери, които се справят с радиални натоварвания. Ъгловите повърхности на вътрешните и външните пръстени в конусните ролкови лагери им позволяват да поддържат аксиални/напорни натоварвания, действащи успоредно на оста на въртене. Въпреки това, те не могат да се справят със същата величина на аксиални натоварвания като специалните аксиални лагери като сачмени аксиални лагери или пластинчати аксиални лагери.
В приложения като главини на колелата на превозни средства, конвейерни ролки, скоростни кутии, ролки, оси на железопътни вагони и промишлени вентилатори, ролковите лагери се отличават, защото се справят предимно с радиални натоварвания. Ролките се справят много добре с периферни натоварвания. Ролковите лагери може да имат клетки/водачи между ролките, за да ги поддържат на равномерно разстояние и да предотвратят изкривяване при натоварване. тежките радиални натоварвания с известен капацитет на аксиално натоварване правят ролковите лагери универсален избор за контрол на въртеливото движение в сравнение с плъзгащите лагери или втулки.
Ето няколко съвета за предотвратяване на повреда на ролков лагер:
Правилно смазване
Уверете се, че лагерът е смазан с подходящия тип и количество грес или масло. Неправилното смазване е основна причина за преждевременна повреда на лагера. Смазвайте повторно на подходящи сервизни интервали.
Защитете от замърсители
Пазете мръсотия, влага, прах и други замърсители далеч от лагера. Замърсяването може да доведе до разпадане на смазката или попадане на частици между ролките и шините, което води до износване и умора. Използвайте уплътнения или щитове, за да защитите лагера.
Подравнете правилно лагера
Несъосността натоварва лагера и води до неравномерно и ускорено износване. Уверете се, че лагерът е подравнен правилно в корпуса и с всички валове. Използвайте инструменти за подравняване по време на монтажа.
Контролирайте натоварването и вибрациите
Претоварването на лагера или прекомерната вибрация могат да причинят пукнатини от умора и разцепване. Уверете се, че приложението на лагера остава в границите на номиналния товар и контролирайте външните източници на вибрации.
Правилно монтиране и боравене
Използвайте подходящи инструменти за монтаж и демонтаж, за да предотвратите повреда на лагера по време на монтажа. Избягвайте да удряте или натискате лагера върху вал или в корпус.
Проверявайте редовно
Проверявайте периодично лагерите за шум, разхлабване, състояние на смазката и частици от износване. Планираните проверки и подмяната при първите признаци на износване могат да помогнат за избягване на повреда по време на работа.
Как да определите правилния размер на ролковите лагери
Ето няколко съвета за определяне на правилния размер на ролковите лагери:
Погледнете диаметъра на вала и отвора на корпуса, където ще бъде монтиран лагерът. Вътрешният диаметър на лагера трябва да съответства точно на диаметъра на вала, докато външният диаметър трябва да съответства на отвора на корпуса.
Помислете за натоварванията и скоростите, които лагерът ще трябва да поеме. По-голямото натоварване или по-високите скорости обикновено изискват по-големи лагери. Каталозите на производителите предоставят стойности за натоварване и скорост за различни размери на лагери, които могат да насочат вашия избор.
Отчитане на тесните прилепвания. Ако лагерът ще бъде с намеса на вала, трябва да изберете лагер с малко по-малък вътрешен диаметър от вала, за да създадете тази намеса. По същия начин за външния диаметър интерференция пасва в корпуса.
Помислете за вътрешното пространство. Ролковите лагери изискват определена вътрешна хлабина между вътрешния и външния пръстен и търкалящите се елементи. Твърде много или твърде малко разстояние може да повлияе отрицателно на производителността. Спецификациите на хлабините помагат при избора на правилната ширина или серия лагери.
Обърнете се към всички препоръки на OEM, ако това е резервен лагер за съществуващо оборудване. Придържайте се към размерите и типовете лагери, препоръчани от производителя на оригиналното оборудване.
Обмислете опции като машинно обработени лагери от една част за специални размери, които не са обхванати от стандартните каталожни размери от производителите.
Имайки предвид правилните измервания и съображения за дизайн, можете да стесните гамата от каталожни или персонализирани ролкови лагери, за да отговорите на изискванията на вашето приложение. Препоръчва се също да се свържете с доставчиците на лагери за насоки.
Нашата фабрика
HAXB е водещ производител на висококачествени сачмени лагери с дълбок канал в Китай. Също така включва тънкостенни, конусни ролкови лагери. Скоростта на въртене може да достигне над 25,000 rpm и може да се адаптира към всички видове високоскоростни двигатели. Нашата марка HAXB произвежда основно лагери от среден и висок клас (сачмени лагери, иглени ролкови лагери и самосмазващи се лагери), надявайки се да предостави на потребителите по-подходящ избор.
Въпрос: За какво се използва ролков лагер?
В: Какво е приложението на търкалящи лагери и плъзгащи лагери?
Въпрос: За какви натоварвания са най-подходящи ролковите лагери?
В: Каква е разликата между ролков лагер и сачмен лагер?
Въпрос: Какви са различните видове ролкови лагери?
В: Какви са предимствата от използването на ролкови лагери?
Въпрос: Как определяте правилния размер на ролков лагер?
Въпрос: Как се монтира ролков лагер?
Въпрос: Как поддържате ролков лагер?
В: Какво е цилиндричен ролков лагер?
Въпрос: Какви фактори трябва да се имат предвид при избора на ролков лагер?
В: Кои са някои често срещани проблеми с ролковите лагери?
В: Какви материали се използват за направата на ролкови лагери?
В: Могат ли ролковите лагери да издържат на високи температури?
В: Каква е разликата между ролков лагер и сачмен лагер?
В: Какво е сферичен ролков лагер?
Въпрос: Как могат да бъдат предотвратени повредите на ролковите лагери?
В: Какво представлява игленият ролков лагер?
В: Как да разбера кога да сменя ролков лагер?
Въпрос: Каква е разликата между отворени и запечатани ролкови лагери?
Като един от най-професионалните производители и доставчици на ролкови лагери в Китай, ние се отличаваме с качествени продукти и конкурентна цена. Моля, бъдете сигурни, че ще закупите висококачествен ролков лагер за продажба тук от нашата фабрика.
